一． 適用范圍：

1.1 本系列設備適用于一般工業及民用建筑的生活熱水供應系統。
1.2 熱媒的供給可滿足生活熱水設計小時流量的耗熱量要求；
1.3 最小貯熱量應不小于15min（汽—水換熱時）或20min（水—水換熱時）的設計小時耗熱量；
1.4 溫控閥溫度控制誤差≤±5℃.

二． 產品原理與特點：

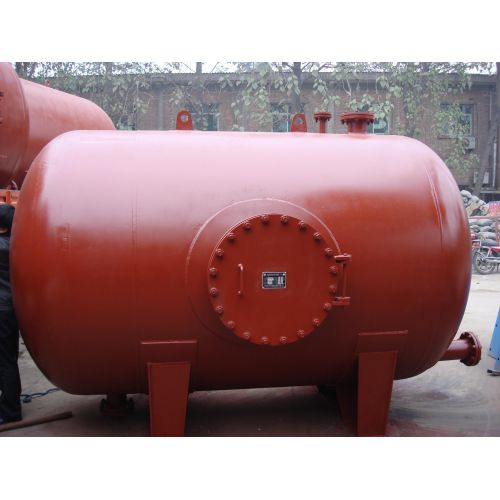

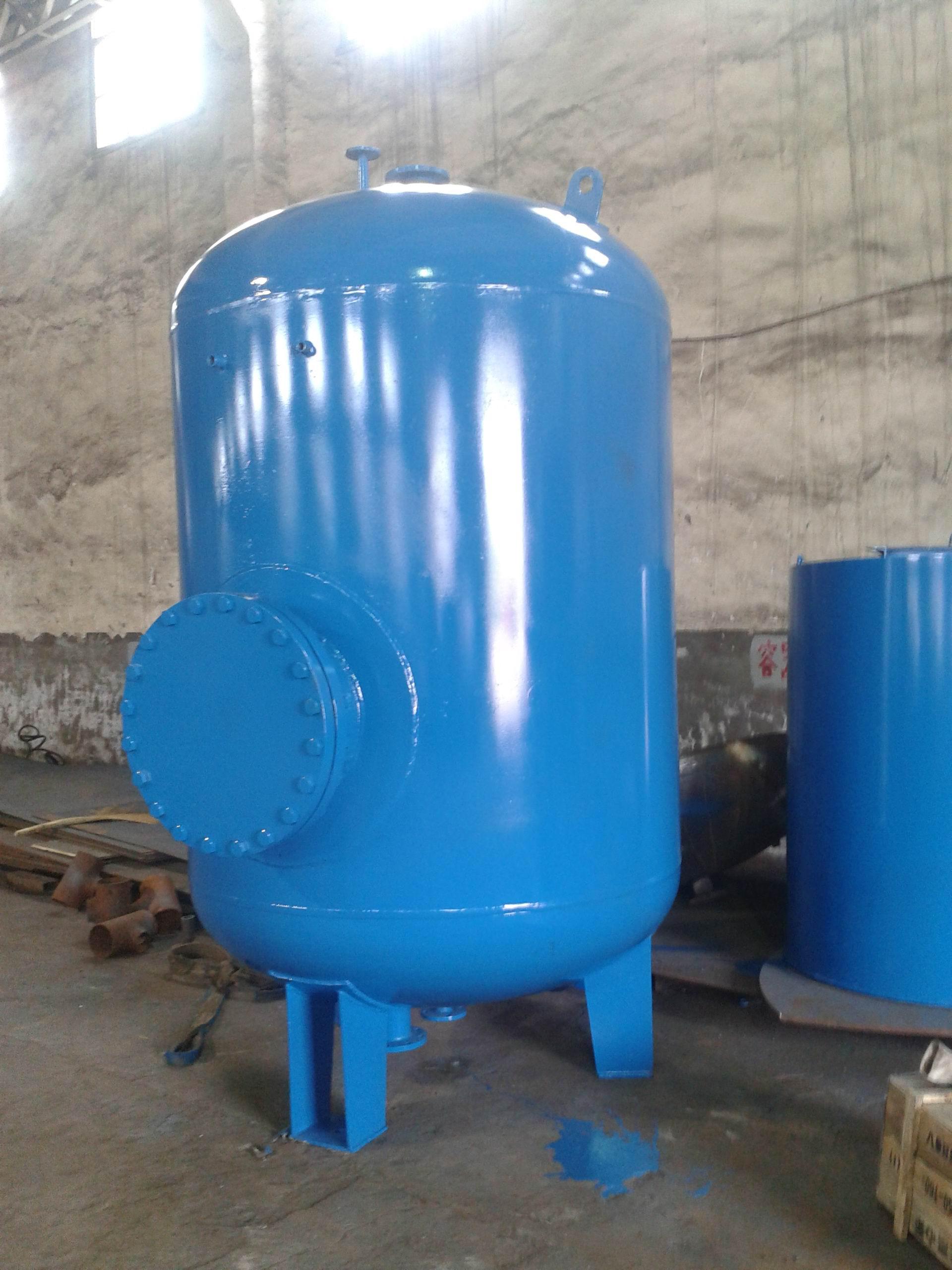

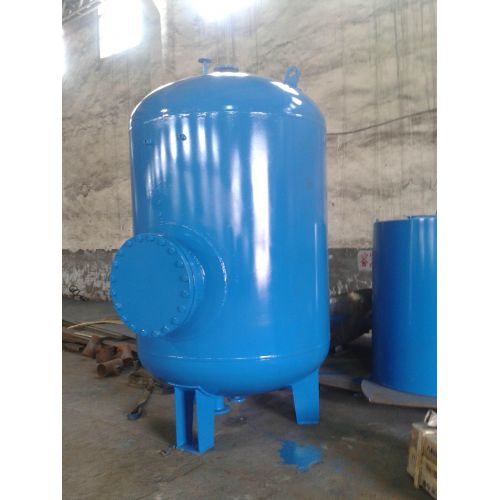

DZFP導流浮動盤管型半容積式熱交換器（以下簡稱“DZFP”）

2.1 主要原理：
（1）利用浮動盤管在換熱過程中上下輕微浮動，去除盤管中的微塵結垢，使換熱更加充分。
（2）均勻分布熱媒與被加熱水，充分發揮換熱器盤管的作用，消除介質短路現象。同時，弧形換熱盤管提高熱媒與被加熱水的流速，變層流換熱為紊流換熱。
（3）熱媒自上而下、被加熱水自下而上起到逆流換熱作用。
（4）被加熱水通過導流裝置使其全部流經換熱盤管換熱，并利用升溫階段冷、熱水的密度在罐內形成自然循環，達到基本上消除罐底冷水、滯水區的效果。

2.2 構造特點：
（1）采用浮動效果好的雙向螺旋水平浮動盤管。
（2）殼體側向開有供安裝、檢修用的大孔，浮動盤管可在罐內亦可從罐體側抽出檢修或更換。
（3）被加熱水側設導流裝置。
（4）根據不同換熱工況，浮動盤管采用不同的流程。

2.3 性能特點：
（1）換熱充分，節能。汽——水換熱時，當蒸汽壓力Pt=0.2～0.4MPa、凝結水出水溫度Tmz≤40℃的工況下，K=2440W/（㎡℃），水——水換熱時，在熱媒進出水溫度Tmc=82℃.Tmc=50℃的工況下，K=1400W（㎡℃）。
（2）可利用盤管管壁在與水垢之脹縮差異，脫落水垢。
（3）浮動盤管靠近容器底部，加上可拆式導流裝置的作用，基本上消除了罐底部的冷水滯水區。
（4）被加熱水側水頭損失＜1.0m?！癉ZFP”為適應用戶的不同使用工況要求，分成“汽——水型”（熱媒為飽和蒸汽）與“水——水型”（熱媒為熱媒水）兩種型式。
